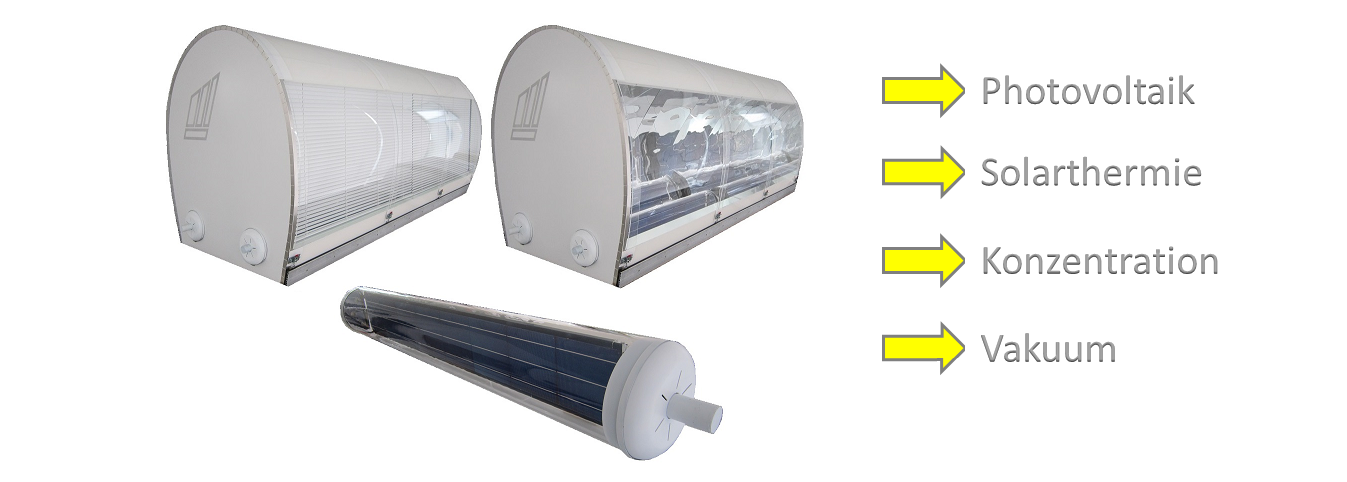

Solar-Hybrid-Konzentrator vereint Spitzentechnologien



Die Grundidee

Photovoltaisch-Thermische (PVT) Solarkollektoren oder auch Hybridkollektoren genannt kombinieren die photovoltaische und thermische Solarenergienutzung in einem Bauteil. Sie produzieren also gleichzeitig nutzbaren Solarstrom und nutzbare Solarwärme. Die Grundidee dieser kombinierten Solarenergienutzung kann anhand der optischen Eigenschaften einer typischen, aus kristallinem Silizium gefertigten PV-Zelle erläutert werden.

Von der auf eine kristalline PV-Zelle eintreffenden solaren Einstrahlungsleistung werden rund 10 % zurückreflektiert und können nicht genutzt werden. Die insgesamt 90 % der Einstrahlungsleistung,

welche von der Zelle absorbiert werden, teilen sich auf in rund 17 %, die in elektrische Leistung und 73 %, die in thermische Leistung umgewandelt werden.



Technische Daten

Solar-Hybrid-Konzentrator (Photovoltaik-Solarthermie)

  • Länge:                                                         nur hydraulisch begrenzt
  • Breite:                                                          1.350 mm
  • Höhe:                                                           1.500 mm
  • Aperturfläche/Meter:                             2,4 m²
  • Wirkungsgrad eta0(thermisch):        0,620
  • Wärmeverlustfaktor a1:                          0,100 Wm²K
  • Wärmeverlustfaktor a2:                         0,001 Wm²K²
  • Wirkungsgrad (elektrisch):                   0,112
  • Solarzellen:                                                  monokristallin
  • Konzentrationsfaktor (diffus):               2
  • Reflexionsgrad (Spiegel):                       96 %
  • Transmissionsgrad (Abdeckung):       92 %
  • Steuerung der Einstrahlung:               elektrisch
